防靜電POM(以聚甲醛為基材的抗靜電合成樹脂)

日期：2024-04-25 10:36:10 編輯：科思德塑膠來源：科思德塑膠瀏覽：690

防靜電POM,是一種以聚甲醛為基材的抗靜電合成樹脂，靜電(Anti static electricity)是具有兩個不同電位的物體之間的相互磨擦或相互接觸而產生。POM-ESD是在高溫及多濕環境中，持續維持防靜電功能(Electro Static Discharge)的等級，電阻率為10/6Ω、10/9Ω，特別是不含碳成份，所以不會發生粉塵，可以使用在潔淨室等。

防靜電POM有以下幾點特點：

1、穩定的防靜電性能。

2、良好的加工成型性和表麵外觀度。

3、以POM原料為基料，添加碳纖、炭黑、高分子防靜電母粒等混煉而成。

4、機械性能高、耐磨耗性。

5、耐化學腐蝕性。

6、耐疲勞強度。

7、環境抵抗性、耐有機溶劑性佳。

8、耐反覆衝擊性強,良好的電氣性質,複原性良好,具自已潤滑性、耐磨性良好,尺寸安定性優。

純原料改的可根據客戶的需求去改性，用於齒輪、工程配件、外殼、軸承等。

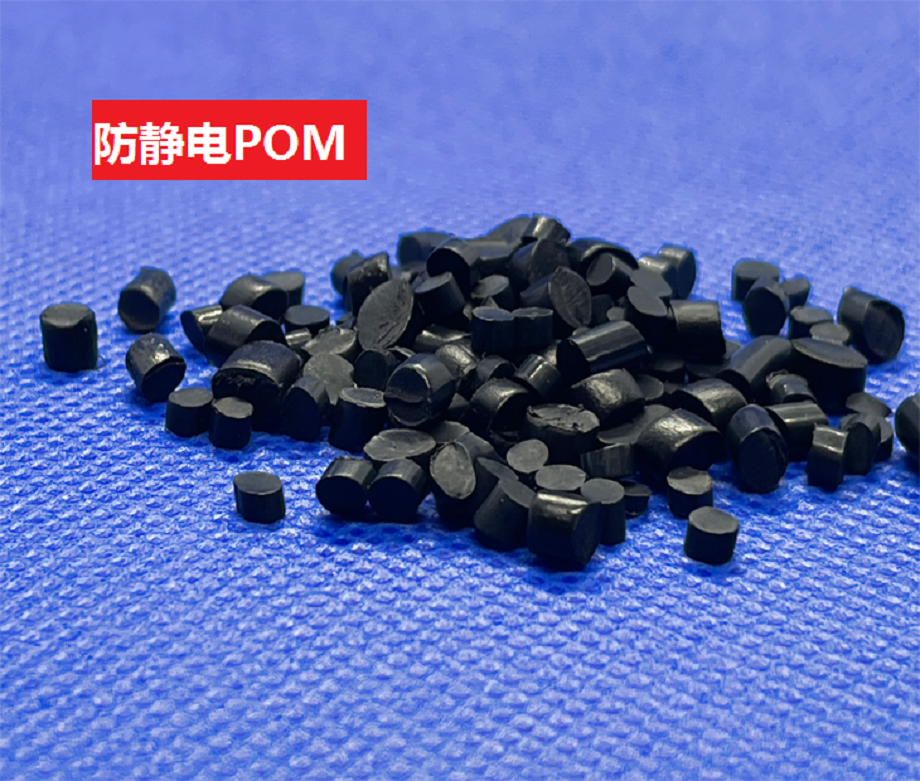

防靜電POM

以下是防靜電POM,不吸塵POM,碳黑POM物性參數

物理性能	額定值	單位製	測試方法
比重	1.41	g/cm³	ASTM D792, ISO 1183
熔流率（熔體流動速率）(190°C/2.16 kg)	10	g/10 min	ISO 1133
收縮率 - 流動	1.6 到 2.0	%	內部方法
吸水率(23°C, 24 hr, 50% RH)	0.20	%	ASTM D570

硬度	額定值	單位製	測試方法
洛氏硬度(M 級)	80		ASTM D785

機械性能	額定值	單位製	測試方法
拉伸模量	2600	MPa	ISO 527-2
拉伸應力
斷裂	52.0	MPa	ISO 527-2
--	48.0	MPa	ASTM D638
伸長率(斷裂)	10	%	ASTM D638, ISO 527-2
彎曲模量
--	2450	MPa	ASTM D790
--	2500	MPa	ISO 178
彎曲強度	78.0	MPa	ASTM D790

衝擊性能	額定值	單位製	測試方法
簡支梁缺口衝擊強度	3.0	kJ/m²	ISO 179
懸壁梁缺口衝擊強度	42	J/m	ASTM D256

熱性能	額定值	單位製	測試方法
載荷下熱變形溫度
0.45 MPa, 未退火	162	°C	ASTM D648, ISO 75-2/B
1.8 MPa, 未退火	120	°C	ASTM D648
1.8 MPa, 未退火	100	°C	ISO 75-2/A
線形熱膨脹係數 - 流動
--	1.0E-4	cm/cm/°C	ASTM D696
--	6.0E-5	cm/cm/°C	ISO 11359-2

電氣性能	額定值	單位製	測試方法
表麵電阻率
--	1.0E+2 到 1.0E+4	ohms	ASTM D257
--	10 到 1.0E+2	ohms	IEC 60093
體積電阻率
23°C	1.0E+2 到 1.0E+4	ohms·cm	ASTM D257
--	10 到 1.0E+2	ohms·cm	IEC 60093

可燃性	額定值	測試方法
UL 阻燃等級		UL 94
0.750 mm	HB	UL 94
1.50 mm	HB	UL 94

以下是防靜電POM,不吸塵POM,碳黑POM注塑工藝

注射	額定值	單位製
幹燥溫度	80.0 到 90.0	°C
幹燥時間	3.0 到 4.0	hr
加工（熔體）溫度	190 到 210	°C
模具溫度	60.0 到 80.0	°C
注塑壓力	49.0 到 98.0	MPa
螺杆轉速	100 到 150	rpm

上一頁：低氣味POM_低釋放低VOC 下一頁：高潤滑POM(以聚甲醛為基材的低翹曲合成樹脂)

返回首頁返回POM塑料列表

防靜電POM(以聚甲醛為基材的抗靜電合成樹脂)

熱門產品

推薦產品
