耐析出尼龍阻燃增強尼龍

日期：2024-04-25 10:22:18 編輯：科思德塑膠來源：科思德塑膠瀏覽：184

耐析出的尼龍材料主要分為兩種：溴銻阻燃尼龍和無鹵阻燃尼龍。在北方地區，廣泛采用溴銻阻燃技術，因此北方的尼龍製造廠通常都采用這種技術。而在珠三角地區，則更多地使用無鹵阻燃技術。但在無鹵阻燃體係中，經常出現注塑析出問題。
注塑析出現象在很多注塑產品中都可能存在，隻是程度不同。針對這個現象，我們需要了解析出的原因。析出和阻燃劑的耐溫性能和粒徑有一定的關係。如果阻燃劑具有高耐溫性能、良好的加工性能，並且與尼龍材料相容性好，那麼析出的概率就較低，從而在注塑過程中不容易出現析出問題。
尼龍材料在注塑工程應用中非常常見，因其優異的性能而廣泛使用。但在使用過程中，我們需要注意阻燃劑的選擇和使用。如果能選擇耐溫性能好、加工性能佳且與尼龍相容性良好的阻燃劑，可以有效減少析出問題的發生。
通過對尼龍材料的耐析出性能的認識，我們可以更好地解決這一問題。同時，也需要注重阻燃劑的使用技術和工藝，以確保在注塑過程中能夠有效地防止析出現象的發生。

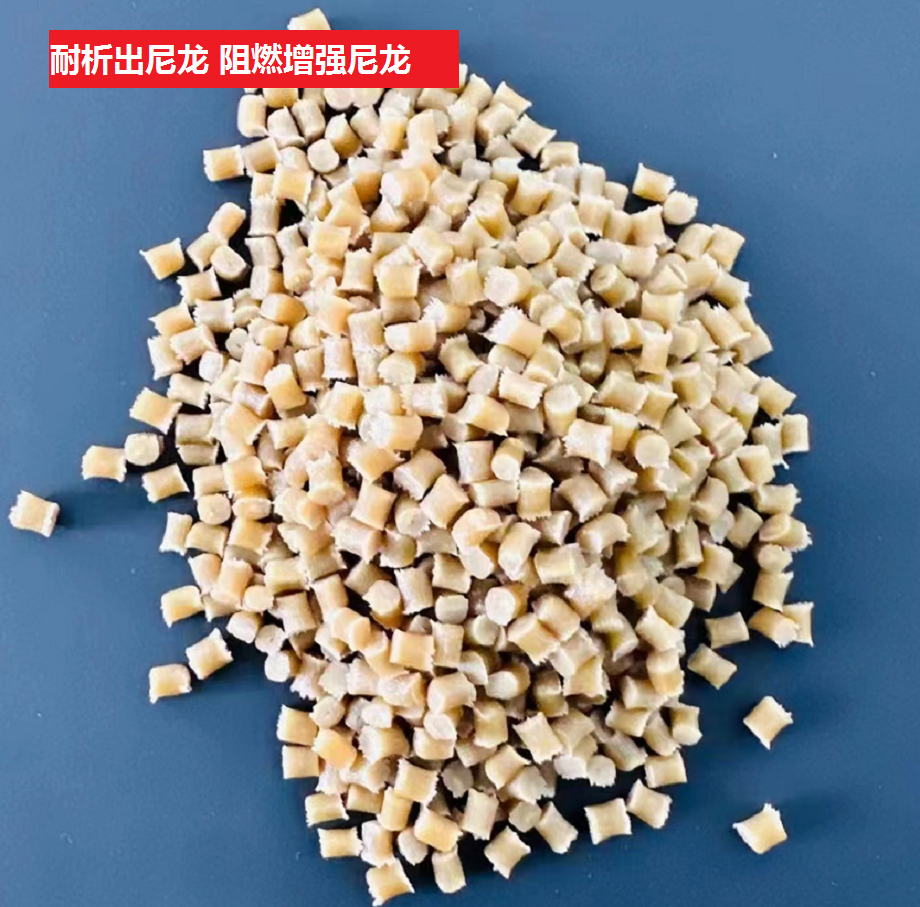

這款耐析出尼龍阻燃增強尼龍材料具有耐腐蝕、耐油性、耐熱性、高模量等優點。進行增強、阻燃改性之後的尼龍材料，顯著提高其耐熱性、模量尺寸穩定性及阻燃性。使用玻纖增強阻燃尼龍材料生產的產品具有高剛性、高耐衝、高尺寸穩定性、耐溫性好、低翹曲、抗蠕變性好、阻燃性能優，有良好的注塑成型性能和外觀，著色性能好。
總之，耐析出的尼龍材料通常分為溴銻阻燃和無鹵阻燃兩種。在無鹵阻燃體係中，注塑析出問題常見。阻燃劑的耐溫性能和粒徑與析出現象有直接的關係。通過選擇合適的阻燃劑，並注重使用技術和工藝，可以有效減少析出問題的發生。因此，在尼龍材料的應用中，我們需要認真對待析出問題，並采取相應的措施加以解決。

耐析出尼龍,阻燃增強尼龍以下是耐析出尼龍阻燃增強尼龍物性參數

基本信息
黃卡編號
填料/增強材料	玻璃纖維增強材料, 25% 填料按重量
添加劑	脫模
機構評級	UL 未評級
形式	粒子
加工方法	注射成型
多點數據
部件標識代碼 (ISO 11469)
樹脂ID (ISO 1043)

物理性能	幹燥	調節後的	單位製	測試方法
密度	1.60	--	g/cm³	ISO 1183
收縮率				ISO 294-4
垂直流動方向	0.80	--	%	ISO 294-4
流動方向	0.30	--	%	ISO 294-4
吸水率(平衡, 23°C, 2.00 mm, 50% RH)	0.70	--	%	ISO 62

機械性能	幹燥	調節後的	單位製	測試方法
拉伸模量	10600	7500	MPa	ISO 527-2
拉伸應力(斷裂)	170	--	MPa	ISO 527-2
拉伸應變(斷裂)	2.5	--	%	ISO 527-2
彎曲模量	9450	--	MPa	ISO 178

衝擊性能	幹燥	調節後的	單位製	測試方法
簡支梁缺口衝擊強度				ISO 179/1eA
-40°C	11	--	kJ/m²	ISO 179/1eA
23°C	11	--	kJ/m²	ISO 179/1eA
簡支梁無缺口衝擊強度(23°C)	40	--	kJ/m²	ISO 179/1eU

熱性能	幹燥	調節後的	單位製	測試方法
熱變形溫度
0.45 MPa, 未退火	256	--	°C	ISO 75-2/B
1.8 MPa, 未退火	246	--	°C	ISO 75-2/A
玻璃轉化溫度¹	80.0	--	°C	ISO 11357-2
熔融溫度²	261	--	°C	ISO 11357-3
線形熱膨脹係數				ISO 11359-2
流動	1.9E-5	--	cm/cm/°C	ISO 11359-2
橫向	1.0E-4	--	cm/cm/°C	ISO 11359-2

電氣性能	幹燥	調節後的	單位製	測試方法
體積電阻率	> 1.0E+15	--	ohms·cm	IEC 60093
介電強度	38	--	kV/mm	IEC 60243-1
耗散因數				IEC 60250
100 Hz	0.018	--		IEC 60250
1 MHz	0.018	--		IEC 60250
相比耐漏電起痕指數(CTI)	PLC 2	--		UL 746
漏電起痕指數	285	--	V	IEC 60112

可燃性	幹燥	調節後的	測試方法
可燃性等級			IEC 60695-11-10, -20
0.350 mm	V-0	--	IEC 60695-11-10, -20
1.50 mm	V-0 5VA	--	IEC 60695-11-10, -20

充模分析	幹燥	調節後的	單位製
熔體密度	1.40	--	g/cm³
Specific Heat Capacity of Melt	1660	--	J/kg/°C
Thermal Conductivity of Melt	0.22	--	W/m/K

補充信息	幹燥	調節後的	單位製	測試方法
Emission of Organic Compounds	4.70	--	µgC/g	VDA 277
Odor	4.5	--		VDA 270

以下是耐析出尼龍阻燃增強尼龍注塑參數

注射	額定值	單位製
幹燥溫度	80.0	°C
幹燥時間	4.0	hr
建議水分含量	0.15 到 0.25	%
料筒後部溫度	260 到 275	°C
料筒中部溫度	270 到 290	°C
料筒前部溫度	270 到 290	°C
加工（熔體）溫度	270 到 295	°C
模具溫度	85.0 到 100	°C
背壓	0.200 到 0.300	MPa
螺杆轉速	20 到 60	rpm
